变压器油微量水分检测

变压器油微量水分检测

案例背景：电力行业变压器油水分检测

样品类型：运行中的变压器绝缘油

行业需求：水分会显著降低绝缘油的介电强度，引发设备短路或击穿，威胁电网安全。

检测目标：精确测定油中微量水分（需达μg级精度），确保水分含量≤35mg/L（国际标准：IEC 60422，国际标准：IEC 60422要求）。



一、检测方法原理与标准依据

- 方法：卡尔费休微库仑电量法

- 标准依据：GB/T 7600-2014《运行中变压器油和汽轮机油水分含量测定法(库仑法)》 。

- 原理：

 其原理是基于有水时,碘被二氧化硫还原,在吡啶和甲醇存在的情况下,生成氢碘酸吡啶和甲基硫酸氢吡啶。反应式如下:

H₂O+I₂+SO₂,+3C₅H₅N-→2C₅H₅N·HI+C₅H₅N·SO₃:

C₅H₅N·SO₃:+CH₃OH→C₅H₅N·HSO₄ CH₃

在电解过程中，电极反应如下:

阳极:2I^--2e→I₂

阴极:2H⁺+2e→H₂⬆

I₂+2e→2I^-



产生的碘又与试油中的水分反应生成氢碘酸,直至全部水分反应完毕为止,反应终点用一对铂电极所组成的检测单元指示。在整个过程中,二氧化硫有所消耗,其消耗量与水的摩尔数相等，依据法拉第电解定律,电解所用的电量与碘的物质的量成正比,即电解1mol碘,消耗1mol水,需要2倍的96493C电量。



二、样品信息与检测准备

样品来源： 某110kV变电站主变压器运行油（取样点：底部阀门）

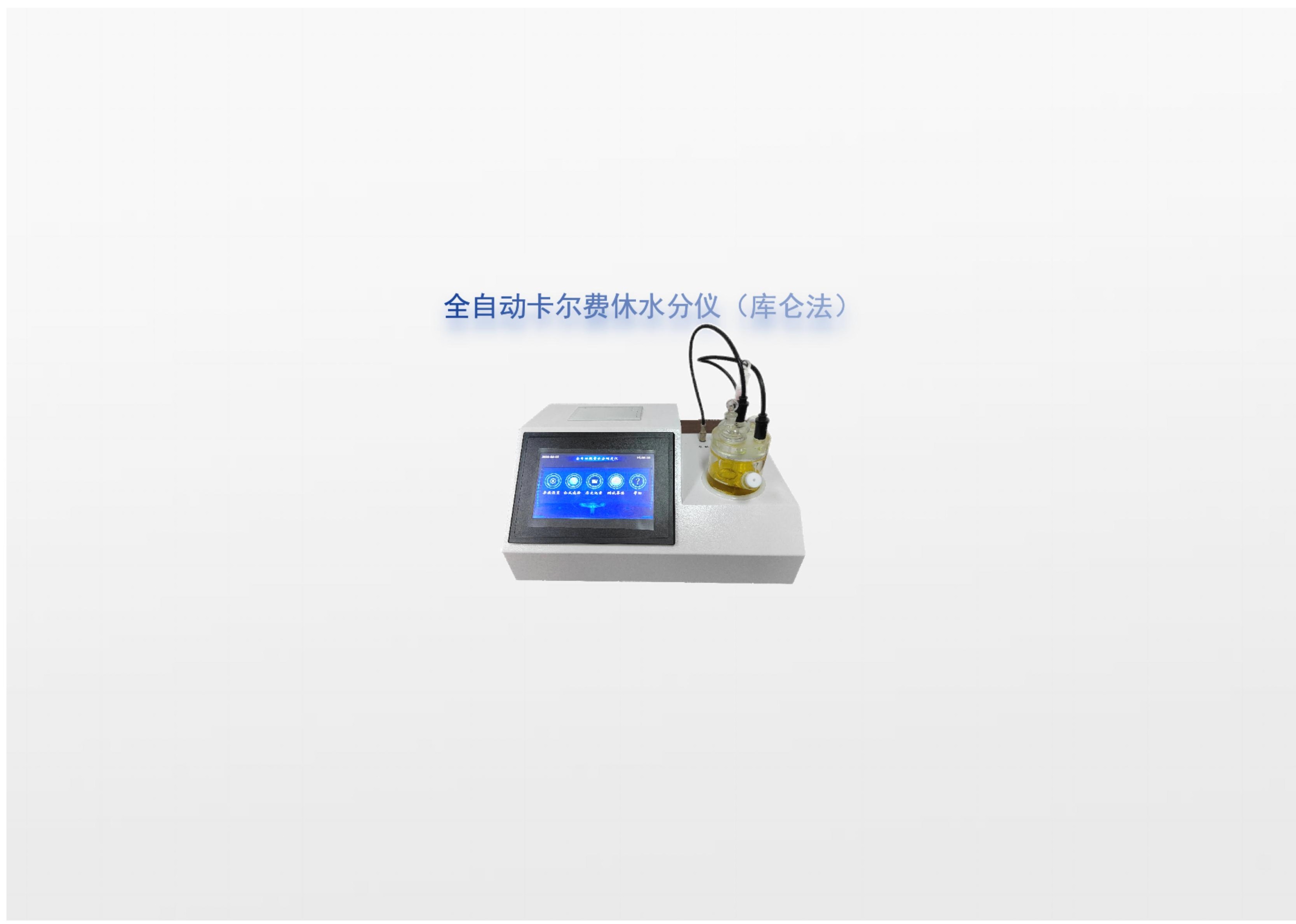

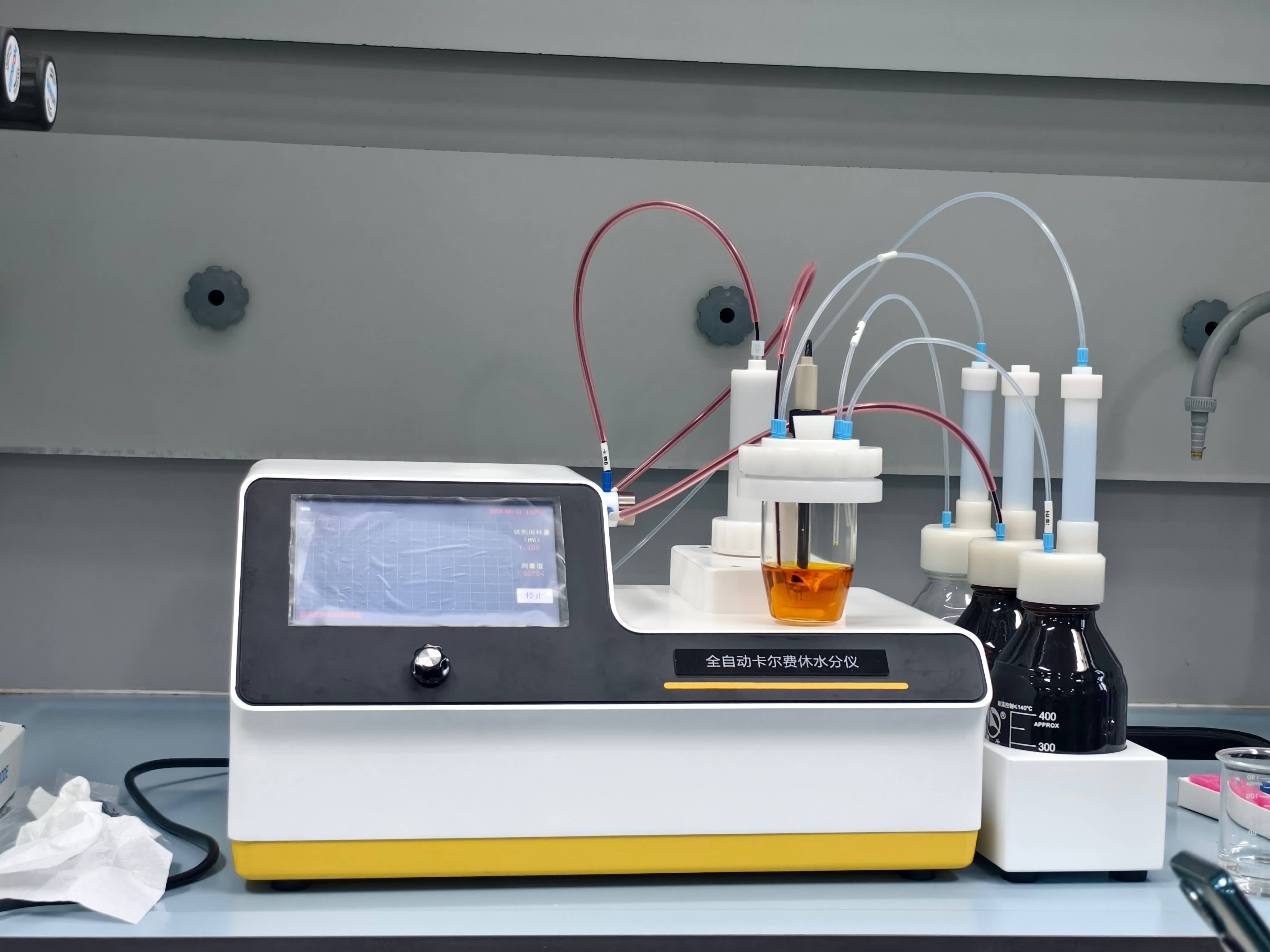

检测设备：品牌：友泛型号；名称：YFK-80全自动微量水分测定仪（库仑法）

试剂：库仑法专用电解液

样品预处理 ：取样后立即密封避光，48小时内完成检测；避免接触空气。



三、检测步骤与操作过程

1. 仪器校准：

   - 注入1.0μL纯水（相当于1000μg水），记录电解电量，校准仪器响应值。

2. 样品注入：

   - 用进样器抽取1mL油样，通过密封进样口注入电解池，避免空气混入。

3. 水分测定：

   - 安装仪器说明书进项操作，蜂鸣器显示提示字符测定完毕显示结果，

4. 重复检测：

   一般测试2-3次取平均数。



四、结果分析与质量控制

检测结果（示例）：

检测批次	水分含量（mg/L）	是否符合标准
1	34.9	合格
2	34.8	合格
3	35	合格



- 结论：三次测定均值34.9mg/L（＜35mg/L临界值），设备安全。



质量控制措施：

- 环境控制：实验室湿度≤40%，温度25±2℃（防止环境水分干扰）。

- 空白试验：每批样品前测定试剂空白值（需＜10μg）。

- 数据验证：使用含水量标样（如25mg/L标准油）进行方法回收率测试（要求95%-105%）。



五、应用价值与行业意义

1. 预防设备故障：

   水分超标（≥40mg/L）会使变压器击穿风险提高3倍，及时检测可避免停电事故。

2. 延长油品寿命：

   水分加速油氧化，定期监测可指导干燥过滤处理，降低换油成本。

3. 支撑标准合规：

   满足《电力设备预防性试验规程》（DL/T 596）对绝缘油水分的强制检测要求。

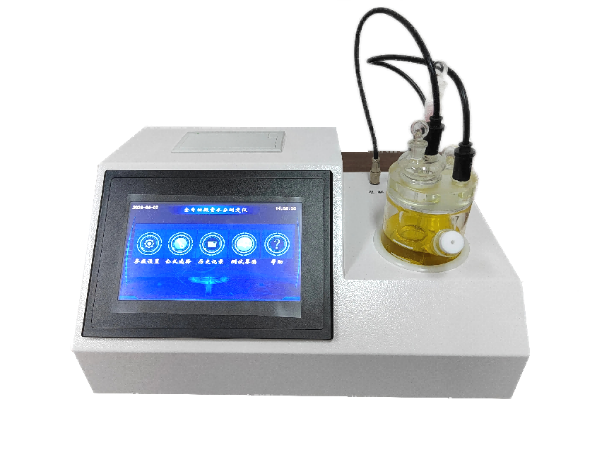

六、使用的仪器介绍：







产品特点

1. 仪器具有试验结果存储、打印、计算功能。

2. 样品测定过程由仪器自动控制，搅拌、测定60秒左右自动完成，直接显示测定结果。

3. 全密封滴定池瓶，避免试剂与人接触，也避免环境湿度的影响。

4. 仪器中文液晶显示，并具有自动计算和打印功能，能打印出百分含量、样品编号、试验员、实验日期等内容。

5. 仪器准确度为：

①水含量小于10微克水时，测量值误差小于2ug水；

②水含量在10微克-1000微克水时，测量误差≤2ug水；

③水含量在1000微克以上时，测量值误差≤0.2%（不含进样误差）。

6. 可存储2万条实验结果。

7. 平衡检测快速、准确、稳定。

8. 打印机：采用嵌入式热敏打印机，36个字符，汉字输出；打印更安静、快速、清晰。

9. 采用程序控制，直接从界面输入数字调整搅拌速度。

10. 多种公式选择，自动更换显示单位（ug、mg/L、ppm、%）可记忆。



技术参数

1. 显示方式：7.0英寸LCD彩色大屏幕触摸显示器。

2. 液晶显示水分含量、电解电流、测量电位。

3. 测量范围：0.0001%（1ppm）至100%。

4. 电解电流：最大400mA（自动控制）。

5. 功 率：小于60W。

6. 使用环境：温度5℃－40℃

7. 湿度：＜85%。

8. 外形尺寸：385×290×280（mm)。

9. 电 源：AC220V±10% 50Hz±5%。

10. 重 量：约8kg。



本案例通过GB/T 7600标准方法解决了电力行业对油中微量水分的精准监测需求，兼具技术严谨性与工程实用性。其他行业可参考附录标准选择适配方法。
